Стандарт распространяется на круглую качественную нержавеющую сталь диаметром от 0,20 до 50 мм со специальной отделкой.
1. Классификация
1.1 Сталь подразделяют:
- по качеству отделки поверхности на группы: А, Б, В, Г, Д, Е;
-
по точности изготовления на квалитеты: h5, h6, h7, h8, h9, h10, h11, h12;
По виду продукции на:
- прутки,
-
мотки;
По состоянию материала на:
- термически обработанную – Т,
- нагартованную – Н.
2. Сортамент

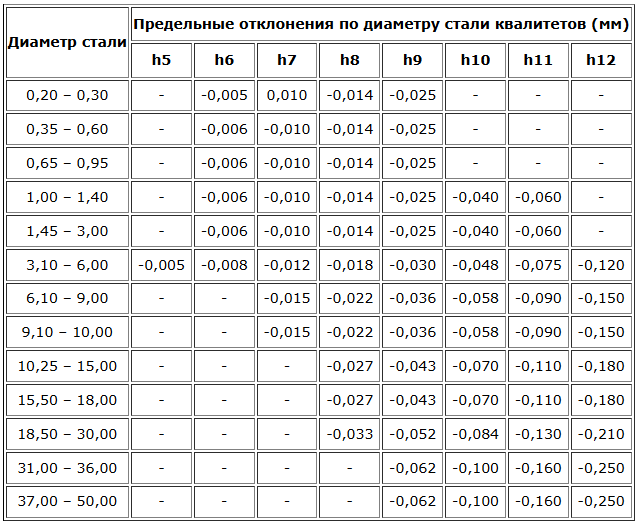

2.1 Диаметр стали и предельные отклонения по диаметру:
|
Диаметр стали |
Предельные отклонения по диаметру стали квалитетов (мм) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| h5 | h6 | h7 | h8 | h9 | h10 | h11 | h12 | |||
| 0,20 – 0,30 | - | -0,005 | 0,010 | -0,014 | -0,025 | - | - | - | ||
| 0,35 – 0,60 | - | -0,006 | -0,010 | -0,014 | -0,025 | - | - | - | ||
| 0,65 – 0,95 | - | -0,006 | -0,010 | -0,014 | -0,025 | - | - | - | ||
| 1,00 – 1,40 | - | -0,006 | -0,010 | -0,014 | -0,025 | -0,040 | -0,060 | - | ||
| 1,45 – 3,00 | - | -0,006 | -0,010 | -0,014 | -0,025 | -0,040 | -0,060 | - | ||
| 3,10 – 6,00 | -0,005 | -0,008 | -0,012 | -0,018 | -0,030 | -0,048 | -0,075 | -0,120 | ||
| 6,10 – 9,00 | - | - | -0,015 | -0,022 | -0,036 | -0,058 | -0,090 | -0,150 | ||
| 9,10 – 10,00 | - | - | -0,015 | -0,022 | -0,036 | -0,058 | -0,090 | -0,150 | ||
| 10,25 – 15,00 | - | - | - | -0,027 | -0,043 | -0,070 | -0,110 | -0,180 | ||
| 15,50 – 18,00 | - | - | - | -0,027 | -0,043 | -0,070 | -0,110 | -0,180 | ||
| 18,50 – 30,00 | - | - | - | -0,033 | -0,052 | -0,084 | -0,130 | -0,210 | ||
| 31,00 – 36,00 | - | - | - | - | -0,062 | -0,100 | -0,160 | -0,250 | ||
| 37,00 – 50,00 | - | - | - | - | -0,062 | -0,100 | -0,160 | -0,250 | ||
Примеры условных обозначений:
Сталь диаметром 5 мм, в прутках, группы В, квалитета h9, термически обработанная марки 20Х.
Пруток 5-В-h9-Т-20Х ГОСТ 14955-77
То же, в мотках, нагартованная:
Моток 5-В-h9-Н-20Х ГОСТ 14955-77
Сталь диаметром 10 мм, в прутках, группы Б, квалитета h8, термически обработанная марки У8:
Пруток 10-Б-h8-Т-У8 ГОСТ 14955-77
3. Технические требования.

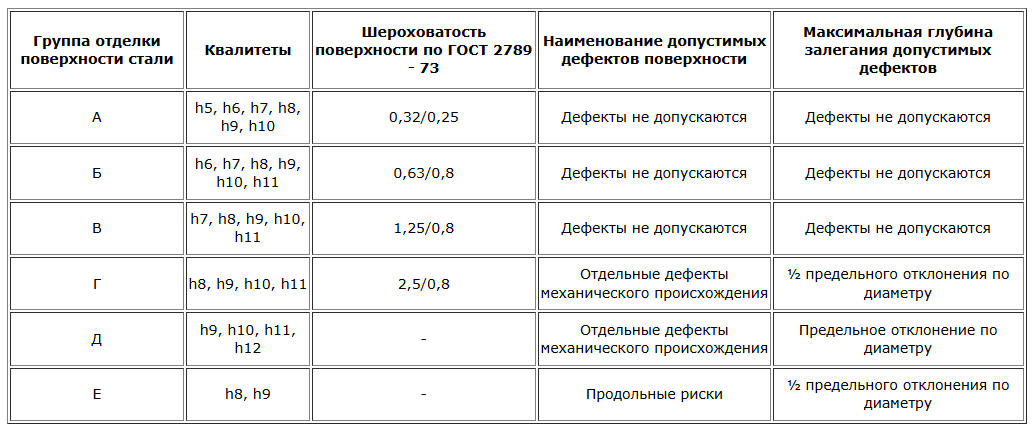

В зависимости от квалитетов, шероховатости поверхности и глубины залегания допустимых дефектов устанавливаются группы отделки стали:
| Группа отделки поверхности стали | Квалитеты | Шероховатость поверхности по ГОСТ 2789 - 73 | Наименование допустимых дефектов поверхности | Максимальная глубина залегания допустимых дефектов |
|---|---|---|---|---|
| А | h5, h6, h7, h8, h9, h10 | 0,32/0,25 | Дефекты не допускаются | Дефекты не допускаются |
| Б | h6, h7, h8, h9, h10, h11 | 0,63/0,8 | Дефекты не допускаются | Дефекты не допускаются |
| В | h7, h8, h9, h10, h11 | 1,25/0,8 | Дефекты не допускаются | Дефекты не допускаются |
| Г | h8, h9, h10, h11 | 2,5/0,8 | Отдельные дефекты механического происхождения | ½ предельного отклонения по диаметру |
| Д | h9, h10, h11, h12 | - | Отдельные дефекты механического происхождения | Предельное отклонение по диаметру |
| Е | h8, h9 | - | Продольные риски | ½ предельного отклонения по диаметру |
3.2 Химический состав стали, твердость, макроструктура и отделка концов должны соответствовать требованиям ГОСТ 1050-88, ГОСТ 4543-71, ГОСТ 19265-73, ГОСТ 5950-73, ГОСТ 1414-75, ГОСТ 5949-75, ГОСТ 14082-78 и ГОСТ 1435-74

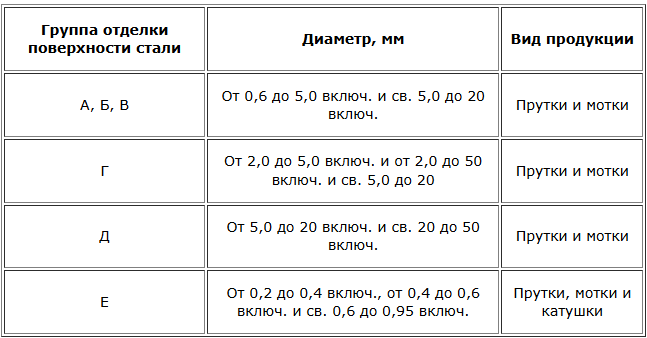

Рекомендуемые размеры и виды продукции в зависимости от групп отделки поверхности:
| Группа отделки поверхности стали | Диаметр, мм | Вид продукции |
|---|---|---|
| А, Б, В | От 0,6 до 5,0 включ. и св. 5,0 до 20 включ. | Прутки и мотки |
| Г | От 2,0 до 5,0 включ. и от 2,0 до 50 включ. и св. 5,0 до 20 | Прутки и мотки |
| Д | От 5,0 до 20 включ. и св. 20 до 50 включ. | Прутки и мотки |
| Е | От 0,2 до 0,4 включ., от 0,4 до 0,6 включ. и св. 0,6 до 0,95 включ. | Прутки, мотки и катушки |
