Настоящий стандарт распространяется на стальной горячекатаный прокат квадратного сечения с размером сторон от 6 до 200 мм включительно. Прокат размером более 200 мм изготовляют по согласованию изготовителя с потребителем.
По точности прокат изготовляют:
- Б — повышенной точности;
- В — обычной точности.
Стороны квадратного проката, предельные отклонения по ним, площадь поперечного сечения и масса 1 м проката должны соответствовать указанным на чертеже и в табл. 1.
Таблица 1
Сторона квадрата а, мм | Предельные отклонения, мм, при точности прокатки | Площадь поперечного сечения. см2 | Масса 1 и профиля, кг | |
---|---|---|---|---|
повышенной | обычной | 0,36 0,49 0,64 0,81 1,00 1,21 1,44 1,69 1,96 2,25 2,56 2,89 3,24 3,61 4,00 4,41 4,84 5,29 5,76 6,25 6,76 7,29 7,84 8,41 9,00 10,24 11,56 12,25 12,96 14,14 16,00 17,64 20,25 21,16 23,04 25,00 27,04 30,25 33,64 36,00 39,69 42,25 49,00 56,25 64,00 72,25 81,00 86,49 90,25 100,00 110,25 121,00 132,25 144,00 156,25 169,00 182,25 196,00 210,25 225,00 256,00 289,00 324,00 361,00 400,0 |
0,283 0,385 0,502 0,636 0,785 0,95 1,13 1,33 1,54 1,77 2,0 1 2,27 2,54 2,82 3,14
3,46 |
|
6
7
8
9
10
11
12
13
14
35
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
32
34
35
36
38
40
42
45
46
48
50
52
55
58
60
63
65
70
75
80
85
90
93
95
100
105
110
115
120
125
130
135
140
145
150
160
170
180
190
200
|
+0,1 -0,5 | +0,3 -0,5 | ||
+0,2 -0,5 | +0,4 -0,5 | |||
+0,2 -0,7 |
+0,3 -0,7
+0,4 -0,7
|
|||
+0,2 -1,0 | +0,4 -1,0 | |||
+0,3 -1,1 | +0,5 -1,1 | |||
+0,3 -1,3 | +0,5 -1,3 | |||
+0,3 -1,3 | +0,5 -1,3 | |||
+0,4 -1,7 | +0,6 -1,7 | |||
+0,6 -2,0 | +0,8 -2,0 | |||
— | +0,9 -2,5 |
Примечания
1. Площадь поперечного сечения и масса 1 м длины профилей вычислены по номинальным размерам. При вычислении массы 1 м проката плотность стали принята равной 7,85 г/см3. Масса 1 м проката является справочной величиной.
2. По требованию потребителя допускается изготовление проката промежуточных размеров с предельными отклонениями по ближайшему меньшему размеру.
3. По требованию потребителя прокат квадратного сечения изготовляют с плюсовыми отклонениями, указанными в табл. 2.
Таблица 2

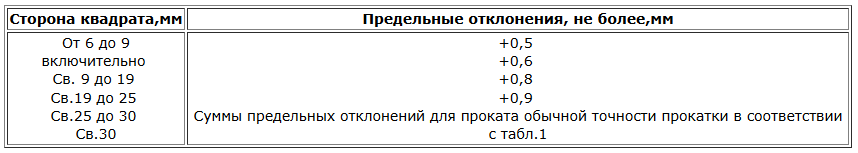

Сторона квадрата,мм | Предельные отклонения, не более,мм |
---|---|
От 6 до 9 включительно
Св. 9 до 19
Св.19 до 25
Св.25 до 30
Св.30
|
+0,5
+0,6
+0,8
+0,9
Суммы предельных отклонений для проката обычной точности прокатки в соответствии с табл.1
|
По требованию потребителя прокат изготовляют в соответствии с табл.3.
Таблица 3
Сторона проката,мм | Диагональ,мм | Сторона проката,мм | Диагональ,мм |
---|---|---|---|
75 ± 0,8
85 ± 1,0
85 ± 1,0
105 ± 1,4
115 ± 1,4
|
93 ± 1,1
97 ± 1,1
102 ± 1,1
121 ± 2,0
136 ± 2,0
|
120 ± 1,4
127 ± 1,7
154 ± 2,0
180 ± 2,5
200 ± 5,0
|
141 ± 2,0
166 ± 2,4
182 ± 3,0
204 ± 3,5
230 ± 7,0
|
Разность диагоналей в одном сечении не должна превышать удвоенной суммы предельных отклонений по стороне квадрата до 20 мм включительно, свыше 20 мм — суммы предельных отклонений по стороне квадрата. По согласованию изготовителя с потребителем разность диагоналей не должна превышать 70% суммы предельных отклонений по стороне квадрата высокой точности прокатки до 35 мм включительно, обычной точности — до 60 мм включительно.
Прокат изготовляют в прутках. По согласованию изготовителя с потребителем прокат со стороной квадрата до 14 мм включительно изготовляют в мотках.
В соответствии с заказом прутки изготовляют:
- мерной длины;
- кратной мерной длины;
- немерной длины.
Прокат изготовляют длиной:
- от 2 до 12 м — из углеродистой обыкновенного качества и низколегированной стали;
- от 2 до 6 м — из качественной углеродистой и легированной стали;
- от 1,5 до 6 м — из высоколегированной стали.
Предельные отклонения по длине проката мерной длины и кратной мерной длины не должны превышать
- +30 мм — при длине до 4 м включительно;
- +50 мм — при длине св. 4 до 6 м включительно;
- +70 мм — дли длине свыше 6 м.
По требованию потребителя предельные отклонения не должны превышать:
- +40 мм — для проката длиной св. 4 до 7 м;
- +5 мм на каждый метр длины — свыше 7 м.
Притупление углов квадратного проката не должно превышать значений, указанных к табл.4.
Таблица 4
Сторона квадрата,мм | Предельные отклонения, не более,мм |
---|---|
До 12 включительно
Св. 12 до 20 включительно
Св.20 до 30
Св.30 до 50
Св.50
|
0,6
1,0
1,5
2,5
Не более 0,15 стороны квадрата
|
По требованию потребителя притупление углов квадратного проката со стороной свыше 50 до 100 мм не должно превышать 3 мм, свыше 100 до 150 мм — 4 мм.
Для проката со стороной квадрата до 50 мм из легированных и высоколегированных марок стали притупление углов не должно превышать 0,15 стороны квадрата.
Кривизна прутков квадратного проката не должна превышать значений, указанных в табл. 5.
Таблица 5
Сторона квадрата, мм | Кривизна | |
---|---|---|
I класс | II класс | |
До 25 включительно
Св.25
|
0,5% длины
0,4% длины
|
-
0,5% длины
|
По требованию потребителя кривизна прутков квадратного проката не должна превышать 0,2% длины.
Кривизну проката измеряют на длине не менее 1 м на расстоянии не менее 150 мм от концов.
Скручивание квадратного проката не должно превышать произведения 4 град/м на длину профиля в метрах, но не более 24 град при стороне до 14 мм; свыше 14 мм до 50 мм включительно — 3 град/м на длину профиля в метрах, но не более 18 град, свыше 50 мм — 3 град/м на длину профиля в метрах, но не более 15 град.
Стороны и разность диагоналей, притупление углов измеряют на расстоянии не менее 150 мм от конца прутка и не менее 1,5 м от конца мотка при массе до 250 кг и на расстоянии не менее 3,0 м при массе мотка свыше 250 кг.
